止回閥的結構分類
止回閥的結構分類
常見的止回閥根據其結構可分以下幾種:
一、旋啟式止回閥閥瓣圍繞閥座外的銷軸旋轉的止回閥,旋啟式止回閥應用較為普遍。
二、升降式止回閥閥瓣沿著閥體垂直中心線滑動的止回閥,升降式止回閥只能安裝在水平管道上,在高壓小口徑止回閥上閥瓣可采用圓球。升降式止回閥的閥體形狀與截止閥一樣(可與截止閥通用),因此它的流體阻力系數較大。
三、蝶式止回閥閥瓣圍繞閥座內的銷軸旋轉的止回閥。碟式止回閥結構簡單,只能安裝在水平管道上,密封性較差。

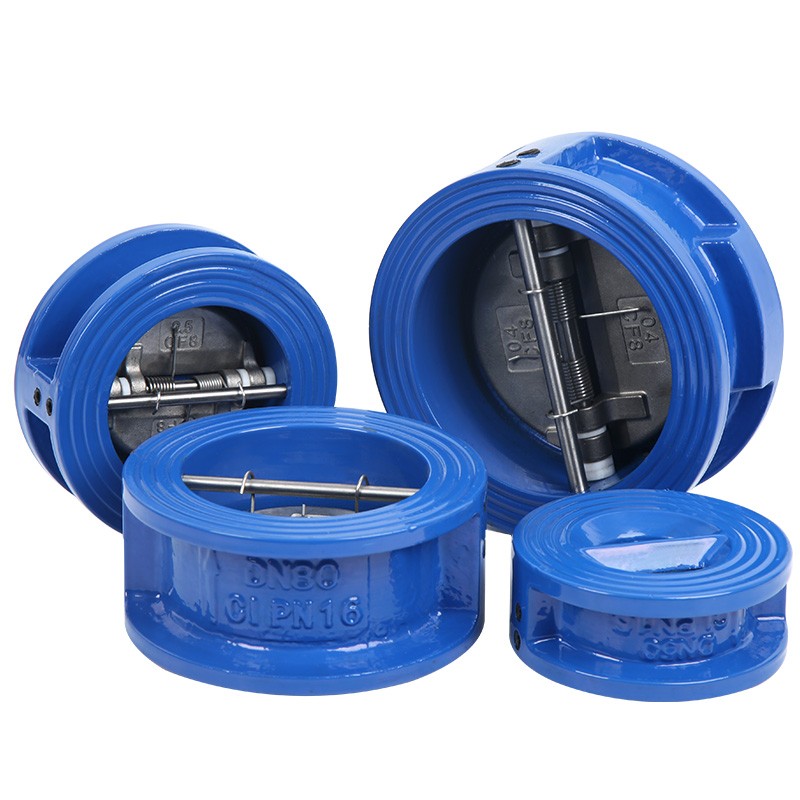

四、對夾式止回閥對夾式止回閥具有結構長度短,體積小、重量輕,閥瓣關閉快速,水錘壓力小,安裝方便,流體阻力小,動作靈敏、密封性能好,閥瓣行程短、關閥沖擊力小,整體結構、簡單緊湊,使用壽命長、可靠性高等特點。
制造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動
