各類閥門的作用和使用安裝方法

閥門安裝在管道系統中，用以接通或切斷介質、調節介質流量，改變介質流動方向以保證安全等，是重要的管道附件。閥門對運行的安全性、經濟性有著重大影響。

截止閥的作用和安裝方法

截止閥是啟閉件由閥桿帶動，沿閥座密封面軸線作升降運動的閥門。截止閥具有啟閉功能也可調節流量，適用于高溫高壓管路。型式有直通型截止閥和直角型截止閥。

截止閥根據安裝處所而定方位，安裝時以閥桿垂直為好。介質流動方向?yàn)榻橘|(zhì)從閥盤的下方流向閥盤的上方，按閥體上標志的介質流動箭頭進行安裝。

閘閥的作用和安裝方法

閘閥是啟閉件由閥桿帶動，沿閥座密封面作升降運動的閥門。閘閥不能調節流量，閘板可全開或關閉。閥門的結構長度小于直通截止閥。閘閥適用于安裝空間較小的處所。通徑越大，經濟性越優。

閘閥除了安裝于垂直管的狀況之外，閥桿盡可能垂直安裝。然而根據艙內空間位置，手輪垂直向下安裝也是可以的。流動方向無規定，但應考慮安裝后開關指示能便于觀察。

止回閥的作用和安裝方法

止回閥是啟閉件借介質作用力自動阻止介質逆流的閥門。安裝于防止介質反向流動的管路中。按結構可分為升降式止回閥和旋啟式止回閥。

升降式比回閥安裝應使閥盤垂直。旋啟式止回閥安裝在水平管時，開啟時閥盤向上旋轉。安裝于垂直管時，閥盤位于閥座上部。安裝時介質流向應按閥體上標志的介質流向箭頭指示的方向。

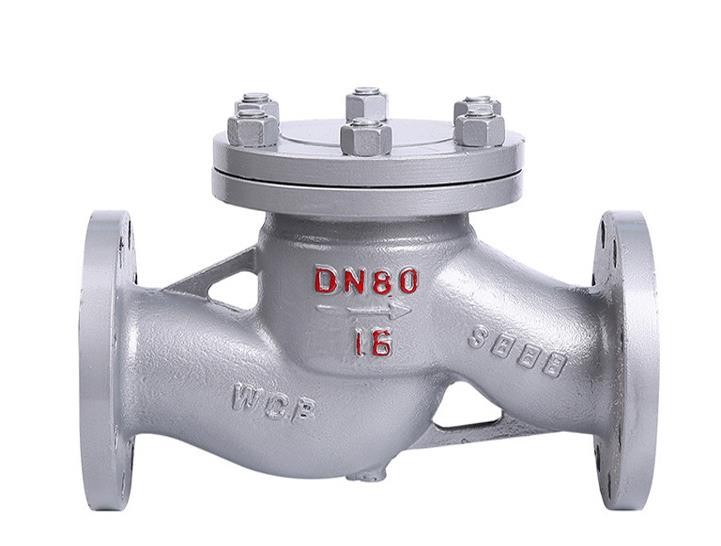

升降式止回閥

升降式止回閥的啟閉件在介質作用下作垂直升降運動，具有防IL介質逆流的功能，不能調節流量，型式有直通型和直角型。

旋啟式止回閥

旋啟式止回閥的啟閉件在介質作用下作旋轉運動，在壓差較小時亦能自動關閉，不能調節流量。介質通過閥時，流阻較小。旋啟式止回閥不宜用于高溫高壓的處所。

截止止回閥

截止止回閥是啟閉件在閥桿作用下能調節流量并具有止回功能的閥門。型式有直通型和直角型。

截止止回閥應按閥體上標志的介質流動箭頭予以安裝，安裝時以閥桿垂直為好。

蝶閥的作用和安裝方法

蝶閥是啟閉件蝶板繞固定軸旋轉的閥門。具有關閉、全開和調節流量的功能。流阻較小，結構長度與其他閥門相比為最小，而且重量輕。適用于空間窄狹的處所。通徑越大其經濟性越優。由于閥座密封圈采用橡膠制品，應注意使用溫度。型式有中心型和偏心型。

蝶閥根據位置予以安裝，最佳安裝位置為水平位。介質流動方向，對中心型蝶閥不作規定。偏心型蝶閥由于閥的結構不同，啟閉性能也不同，應正確定位，按閥體上標志的介質流向箭頭進行安裝。

旋塞閥的作用和安裝方法

旋塞閥是啟閉件繞其軸線旋轉的閥門。旋塞閥能快速啟閉，并能改變介質流動的方向。在改變介質流向時，選用三通(T型)旋塞閥更便利。軟密封旋塞閥不能用于高溫高壓的管路。

旋塞閥安裝時旋塞應垂直，安裝部位無要求。由于振動可能使塞芯產生旋轉，在選用時應考慮塞芯的型式。介質流動方向按塞芯頭部的標志予以安裝。

減壓閥的作用和安裝方法

減壓閥通過啟閉件的節流，將介質壓力降低，并借閥后壓力的直接作用，使閥后壓力自動保持在一定范圍內。

減壓閥應垂直安裝，減壓閥進口處應安裝濾器以防止雜物堵塞，妨礙減壓性能。減壓閥進出口端安裝截止閥，以便于減壓閥失靈時可以檢修。減壓閥應并聯安裝截止閥，以便減壓閥檢修時系統能維持工作。減壓閥前后設置壓力表以觀察減壓狀況。減壓閥后安裝安全閥，以保證減壓閥失靈后管路的安全。
